Техникалық параметрлер
| Негізгі | Бұрғылау тереңдігі | 100 180 м | |
| Макс. Бастапқы тесіктің диаметрі | 150мм | ||
| Соңғы тесіктің диаметрі | 75,46 мм | ||
| Бұрғылау штангасының диаметрі | 42,43 мм | ||
| Бұрғылау бұрышы | 90°-75° | ||
| Айналу | Шпиндель жылдамдығы (5 позиция) | 1010,790,470,295,140айн/мин | |
| Шпиндель соққысы | 450мм | ||
| Макс. азықтандыру қысымы | 15KN | ||
| Макс. көтеру қабілеті | 25KN | ||
| Көтеру | Бір сымды көтеру қабілеті | 11KN | |
| Барабанның айналу жылдамдығы | 121,76,36айн/мин | ||
| Барабанның айналмалы жылдамдығы (екі қабат) | 1,05,0,66,0,31м/с | ||
| Сым арқанның диаметрі | 9,3 мм | ||
| Барабан сыйымдылығы | 35 м | ||
| Гидравликалық | Үлгі | YBC-12/80 | |
| Номиналды қысым | 8Мпа | ||
| Ағын | 12л/мин | ||
| Номиналды жылдамдық | 1500айн/мин | ||
| Қуат блогы | Дизель түрі (S1100) | Номиналды қуат | 12,1 кВт |
| Номиналды айналу жылдамдығы | 2200айн/мин | ||
| Электр қозғалтқышының түрі (Y160M-4) | Номиналды қуат | 11кВт | |
| Номиналды айналу жылдамдығы | 1460айн/мин | ||
| Жалпы өлшем | XY-1A | 1433*697*1274мм | |
| XY-1A-4 | 1700*780*1274мм | ||
| XY-1A(YJ) | 1620*970*1560мм | ||
| Жалпы салмақ (қуат блогын қоспайды) | XY-1A | 420 кг | |
| XY-1A-4 | 490 кг | ||
| XY-1A(YJ) | 620 кг | ||

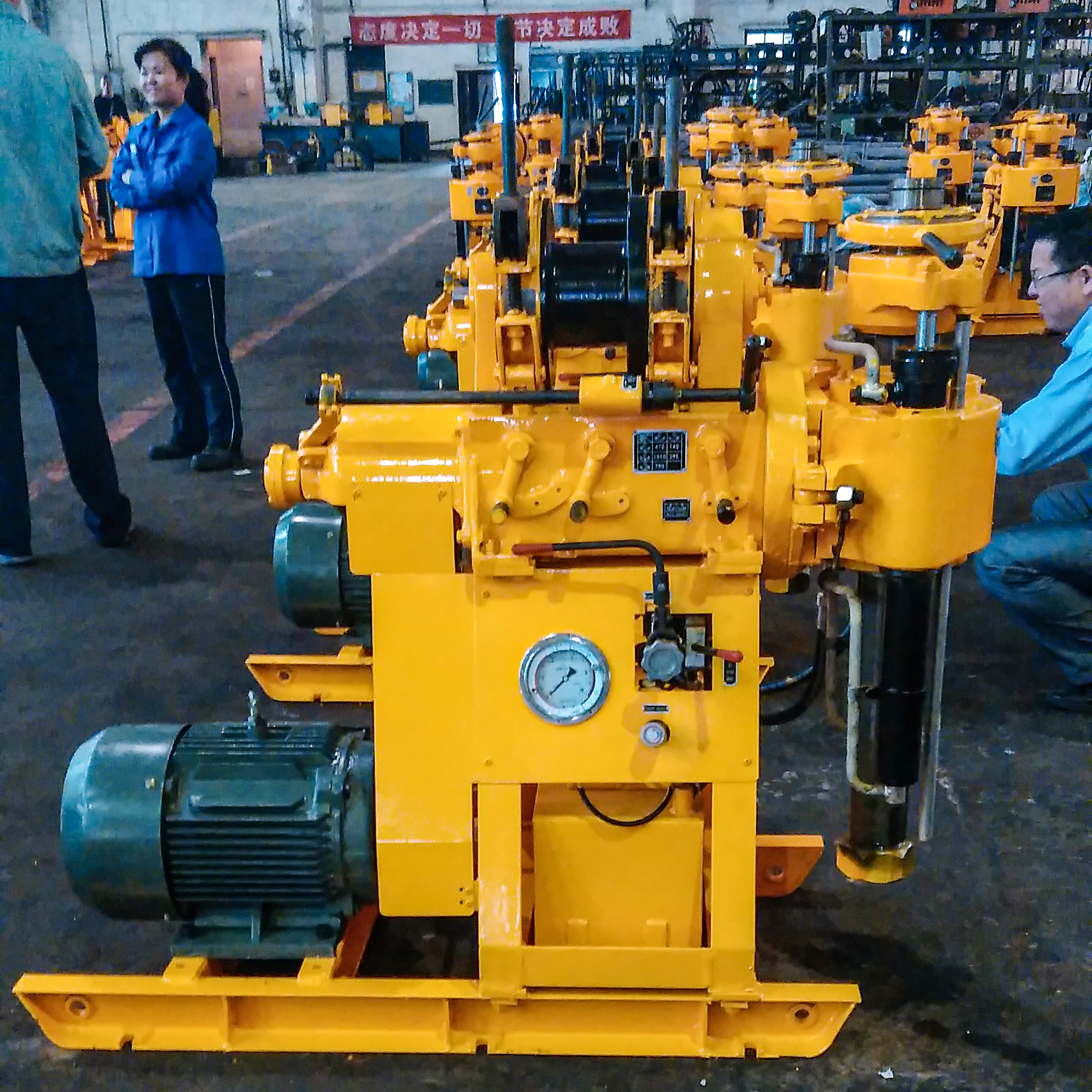

XY-1A кернді бұрғылау қондырғысының қолданылуы
1. XY-1A кернді бұрғылау қондырғысы қатты кен орындарын жалпы барлау және барлау, инженерлік геологиялық барлау және басқа бұрғылау саңылаулары, сондай-ақ әртүрлі бетон конструкцияларын тексеру саңылаулары үшін қолданылады.
2. XY-1A кернді бұрғылау қондырғысы кең жылдамдық диапазонына ие және жоғары жылдамдықты берілістермен жабдықталған. Әртүрлі геологиялық жағдайларға сәйкес бұрғылау үшін алмас, цементтелген карбид және болат бөлшектері сияқты қашауларды таңдауға болады.
3. Соңғы тесік тиісінше 75 мм және 46 мм болғанда, номиналды бұрғылау тереңдігі сәйкесінше 100 м және 180 м болады. Максималды ашу диаметрі 150 мм болуы мүмкін.
Ерекше өзгешеліктері
1. XY-1A кернді бұрғылау қондырғысында мұнай қысымын беру механизмі бар, ол бұрғылау тиімділігін арттырады және жұмысшылардың еңбек сыйымдылығын төмендетеді.
2. XY-1A кернді бұрғылау қондырғысы шарды қысу механизмімен және алтыбұрышты белсенді бұрғылау құбырымен жабдықталған, ол станокты тоқтатпай стерженьді кері айналдыра алады, жоғары тиімділікпен, қауіпсіздікпен және сенімділікпен.
3. Тұтқаны орталықтандырылған және оңай жұмыс істейді.
4. XY-1A кернді бұрғылау қондырғысы саңылаудағы жағдайды меңгеруге ыңғайлы қысымды көрсету үшін тесік түбінде манометрмен жабдықталған.
5. XY-1A кернді бұрғылау қондырғысының құрылымы ықшам, көлемі аз, салмағы жеңіл, бөлшектеуге және өңдеуге оңай, жазықтар мен тауларда жұмыс істеуге жарамды.
